Chipmunk USB Tester

La gran idea de este tester es que lo conectes a cualquier computador portátil o placa base (Apple o Windows) que estés reparando. En un segundo obtendrás todo tipo de información sobre lo que está sucediendo con el dispositivo y, a veces, te ahorrará mucho tiempo. Por ejemplo, sabrás cuándo la placa está encendida, por lo que no conectarás o desconectarás el cable LCD interno por accidente con la energía todavía encendida. También es trivial diferenciar entre una máquina que se enciende pero no muestra imagen y una que no se enciende.

Esta es una herramienta simple pero extremadamente útil para cualquier persona que repare computadores y portátiles. Tiene 3 luces que muestran la energía y la actividad USB, y ofrece una conexión versátil a la línea GND del computador.

Al reparar cualquier computador portátil, es importante saber si las líneas de alimentación están arriba.

El tester USB Chipmunk tiene dos LED rojos para mostrar si los 5 voltios en el USB están presentes. El primer LED se enciende si hay energía en la línea de 5 voltios. Este LED está conectado directamente a la línea de 5 voltios (bueno, a través de una resistencia, por supuesto ...) y se iluminará siempre que haya una potencia superior a 2 voltios en esa línea. El segundo LED solo se encenderá si el voltaje es correcto, es decir, si es de 5 voltios más o menos 5%.

El LED central es verde y se enciende cuando hay actividad en el bus USB. Como el bus USB en un computador portátil Apple es controlado por el PCH, esto indicará que el PCH y, por lo tanto, la CPU están funcionando. En un computador con una imagen en la pantalla, eso ya lo sabría, pero en el caso de una computadora portátil sin imagen en la pantalla, esa es una información valiosa.

Cuando se trabaja en una placa base suelta, solo conectada a un cargador, esta herramienta se vuelve extremadamente útil y le permite ver de un vistazo hasta qué punto está funcionando la placa. Como el 'Fan spin' de Louis Rossmann pero mejor.

El tester USB Chipmunk también le brinda un fácil acceso a la línea GND del computador. El orificio cerca de la esquina está diseñado para sujetar una pinza de cocodrilo o una pinza como la pinza de tierra de una sonda de osciloscopio, pero incluso podría soldarla. El orificio del medio tiene un tamaño de 4 mm y te permite montar la unión, lo que te permite conectar cables sueltos o insertar un conector banana de 4 mm. Si la unión no está en su lugar, puede enchufar un conector banana directamente en el orificio. Ambos orificios tienen una conexión de alta corriente a la computadora (hasta 2 amperios). Entonces, al inyectar energía directamente en una línea de alimentación, puedes usar esto como conexión a tierra, lo que te ahorra la soldadura de un cable de tierra. Cuando realices una lectura en modo diodo, simplemente conecta el cable rojo al tester USB Chipmunk y habrás liberado una mano para anotar tus medidas.

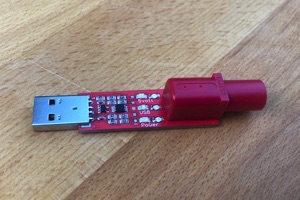

Incluso sin el “Binding-Post”, puede conectar un conector banana de 4 mm.

Conecte un clip de cocodrilo. En este caso, la conexión a tierra al medir con un osciloscopio.

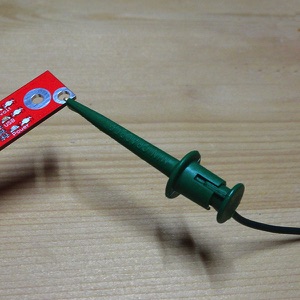

Conecte un capturador, por ejemplo, a la tierra del mutímetro cuando mida voltajes en una placa.

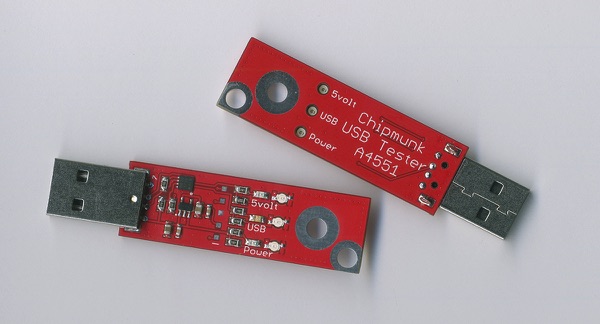

Para facilitar su uso, el conjunto de 3 LED está montado en ambos lados de la placa. No importa en qué dirección se encuentre la placa base en su escritorio, siempre puedes ver los LED.

El LED de encendido (rojo) se enciende cada vez que se suministra energía al puerto USB. Cualquier potencia de aproximadamente 2 voltios iluminará el LED. Esto te mostrará de un vistazo si el computador está encendido.

El LED de 5 voltios (rojo) solo se encenderá si el voltaje es realmente de 5 voltios, o al menos dentro del cinco por ciento. Esto te mostrará que al menos la línea de 5 voltios está funcionando bien.

El LED USB (verde) parpadeará si hay alguna actividad en el bus USB. Dependiendo del computador en la que estés trabajando, esto puede significar cosas diferentes, pero en general, si este LED parpadea, significa que la CPU / PCH se está ejecutando.

To Order:

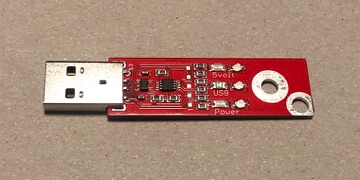

A4551 Chipmunk USB Tester

PCB (rojo 5cm x 1.6cm).

45 euros

Todos los precios incluyen envío a todo el mundo.

To Order:

A4587 Chipmunk USB Tester

PCB (red 5cm x 1.6cm) with socket for 4mm banana plug. Socket connects to GND.

59 euro

All prices include shipping world wide.

To Order:

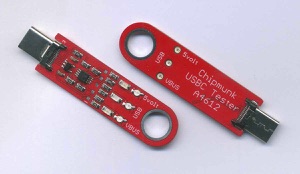

A4612 Chipmunk USB-C Tester

PCB (rojo 5cm x 1.4cm)

Vendido por uno. La imagen muestra la parte delantera y trasera.

Cantidad uno: 59 euros

Todos los precios incluyen envío a todo el mundo.

Cantidad dos: 98 euros

Cantidad cuatro: 170 euros

Un problema grande y peligroso en las Mac USB-C modernas es que la placa base puede fallar de tal manera que el puerto USB-C suministre permanentemente 12 o 20 voltios, lo que fríe inmediatamente cualquier dispositivo USB externo. El probador Chipmunk USB-C sobrevive hasta 40 voltios, pero, muy importante, lo alertará sobre este voltaje peligroso haciendo parpadear el LED rojo de '5 voltios'.
